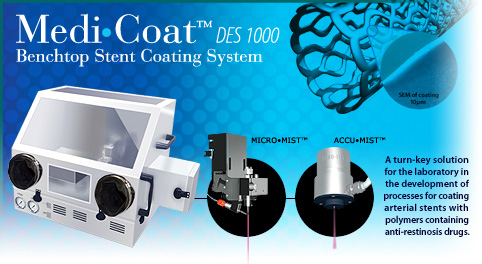

medicoat

SONOTEK公司在血管噴塗技術上為全球領導廠商。以30年的專業經驗，為醫療器材產業研發精密的塗佈系統，以此為基礎，SONOTEK也成功的將優秀的血管支架噴塗系統推展到市場上。

新上市的桌上型血管支架塗佈系統可以選擇搭配SONOTEK的MicroMist™(微霧噴嘴)或AccuMist(高精度超音波噴嘴)。這兩種噴嘴都已經受到許多血管支架製造商的採用。MicroMist™可以噴出很細的直柱噴型(0.01"到0.03")，而MicroMist™可以噴出較寬的碗形噴型(0.07"到0.25")。這兩種噴嘴都可以產出精準、可重複性、可調整的噴霧。這套方便的桌上型系統，內建可程式的支架旋轉及移動機構，及易於人工進料/取料的作業平台。

 stentview



經由產業界認可，SONOTEK的噴嘴相當適合適用在高品質的塗藥血管支架上

  • 整合噴嘴、供液系統、支架旋轉及移動機構
  • 輕柔、低速的霧化，能夠產生精準的塗佈效果
  • 超音波產生的微小液滴具有極佳的穿透能力
  • 不過量噴霧，不浪費原料
  • 0.3~9ml/hr的噴量調整範圍
  • 自清式設計噴頭不阻塞
  • 鈦合金材質，適用在各種溶劑及聚合物的塗佈
    • 溶劑：
      THF四氫夫喃、Acetone丙酮、DMAC二甲基乙醯胺、Toluene甲苯
    • 聚合物：
      Urethanes氨基鉀酸酯、Polycarbonates聚碳酸脂樹脂、Silicones聚矽氧烷Styrenes聚苯乙烯

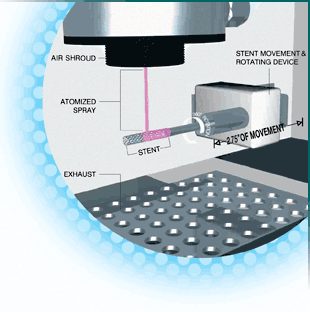

操作原理

MediCoat桌上型血管支架塗佈系統結合SONOTEK獨特的微量超音波噴嘴與低壓空氣，產生輕柔、精準的微小霧化粒子束。以1psi壓力的壓縮空氣，氣體流入空氣帽的擴散室後，經整流並在噴嘴出口處產生均勻分佈的氣流。 超音波霧化後的液滴，立即與氣流結合。噴幅寬度可以透過調整空氣帽上的調焦機構來完成。
medicoat op

客戶將訂製的支架固定治具安裝在旋轉軸上，血管支架則以人工插入治具，旋轉軸會以固定的速度轉動，轉速的快慢可由操作人員控制。支架以水平移至目標區，行程長度則可以透過自動程式調整。
低流速的排氣系統安裝在噴霧系統的正下方，保持負壓狀態，確保噴塗區以外多餘的霧氣完全被移除。
系統中獨特的手套箱設計，提供安全、方便的支架進料/下料方式，無遮蔽的大面積視窗及高亮度的LED燈，方便監控作業進行。
結合可控制霧化開關、供液系統及支架移動機構，MediCoat™DES 1000血管支架塗佈系統可為開發中的血管支架塗佈製程提供最完整的解決方案。



血管支架塗佈的專家

SONOTEK公司成功的為全球數百家醫療器材廠商提供精密的血管支架塗佈系統，用來塗佈各種不同的溶劑、聚合物及各式各樣的支架，SONOTEK能夠提供完善的技術咨詢、製程規劃及實驗服務。



供液系統規格


Sono-Tek SyringePump
AccuFlow™ Pump
控制器
微電腦處理器控制
液晶顯示面板
鍵盤輸入
自行診斷控制
液晶顯示面板
10個按鍵
輸入/輸出
介面
RS232及TTI以控制幫浦及噴嘴
全個人電腦控制
三種輸出
可程式時間控制
供 給 量
雙注射桶型 ~ 60ml
單注射桶型 ~ 140ml
從儲料桶中無限量供給
流量範圍
0.01μ/hr ~ 71ml/min

0.001 ~ 4ml/min
最小刻度為0.001ml/min
，依照實際需要調整流量
流量公差
± 1%
小於± 1%



操作需求

操作需求
電源 單相100-240 VAC, 50/60HZ , 2.5A
氣體 15-150psi 潔淨無油的壓縮空氣
排氣 100 CFM
電腦控制 Windows 98或更新的Windows作業系統



桌上機構規格

外觀尺寸
(L x H x W)		 940 x 630 x 580 mm
重量 45.4kg
旋轉軸轉速 1.5 - 85 RPM (順時鐘/逆時鐘)
0.001 - 0.2 inch/second (0.003 - 0.5 cm/second)
線性支架移動速度 0.001 - 0.2 inch/second (0.003 - 0.5 cm/second)
支架最大移動行程 70mm
結構材質 不銹鋼SUS316、鈦合金、鐵弗龍、PP、Delrin、 PVC, 強化玻璃、粉體塗裝鋼材外殼
控制 全電腦控制及無限的客製行程儲存能力



噴嘴材質

噴嘴本體材質 不銹鋼SUS316、鈦合金6AI-4V、Kalrez®
噴嘴外殼材質 Delrin® / 不銹鋼SUS316
墊圈材質 不銹鋼SUS316
空氣帽材質 不銹鋼SUS316
液體入口
(接1/8” 或 1/16”管)		 不銹鋼SUS316
空氣入口 (1/4”) 不銹鋼SUS316
超音波噴嘴可以有三種的操作頻率，不同的頻率可以產生不同的粒徑範圍，以下平均噴霧粒徑資料係以25℃的自來水為基準：
 120kHz (平均粒徑18 microns)
 60kHz (平均粒徑31 microns)
 48kHz (平均粒徑38 microns)



操作溫度

20-150度C



流量

AccuMist™噴嘴：
1 - 100 ml/hr		 MicroMist™噴嘴：
0.3 - 9 ml/hr



噴型寬幅

AccuMist™噴嘴：
1.778 - 6.35 mm		 MicroMist™噴嘴：
0.26 - 0.77 mm



全方位客戶支援

30年來，SONOTEK公司以的專利超音波噴嘴技術，為產業界開發各種高品質設備，每一套Widetrack噴霧系統都依照其應用個別設計，並於廠內實際測試。安裝時，能協助您完成製程設定，並訓練您的操作人員。我們的目的就是希望能夠使您滿意我們的產品所提供的品質、效率及可靠性。安裝完畢後，也能提供您諮詢服務、製程設定或系統操作等後續服務。


accumist for stent 提供1psi壓力的壓縮空氣，氣體流入空氣帽的擴散室後，經整流並在噴嘴出口處產生均勻分佈的氣流。 超音波霧化後的液滴，立即與氣流結合。噴幅寬度可以透過調整空氣帽上的調焦機構來完成。噴型為碗狀。而圓錐寬度可由調焦機構來控制。AccuMist系統是結合SONOTEK獨特的微量超音波噴嘴與低壓空氣，產生輕柔、精準的微小霧化粒子束。
micromist for stnet SONOTEK微霧系統，結合SONOTEK獨特的微量超音波霧化噴嘴(Microspray ultrasonic atomizing nozzle)及低壓空氣，產生 輕柔、集中的微小液滴。微霧系統小尺寸的噴頭及空氣孔口，提供非常集中的噴型，獨立的Hypotube管將液滴輸送至噴頭， 同時壓縮空氣也以穩定的低壓經過空氣孔口為液體塑型，成為精準的噴霧。



對於許多的工業上及研發的噴霧應用需求，Sono-Tek都能提供您需要的 解決方案。
