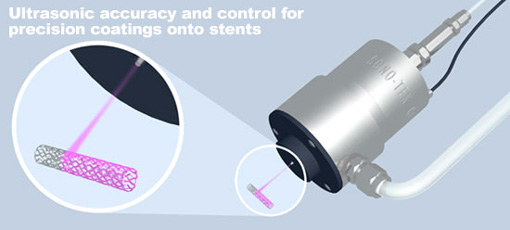

MCS AccuMist™ 用於單一血管支架塗佈應用上
- 成功的應用在血管支架的高品質塗佈作業
- 輕柔、低速的霧化，能夠產生精準的塗佈效果
- 超音波產生的微小液滴具有極佳的穿透能力
- 不過量噴霧，不浪費原料
- 1~100ml/hr的噴量調整範圍
- 自清式設計噴頭不阻塞
- 鈦合金材質，適用在各種溶劑及聚合物的塗佈
- 溶劑：
THF四氫夫喃、Acetone丙酮、DMAC二甲基乙醯胺、Toluene甲苯
- 聚合物：
Urethanes氨基鉀酸酯、Polycarbonates聚碳酸脂樹脂、Silicones聚矽氧烷Styrenes聚苯乙烯
|

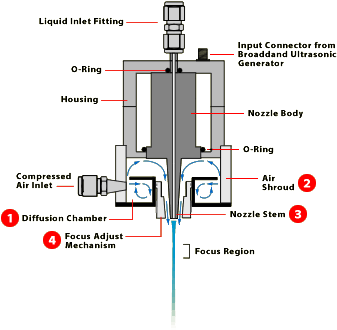

可調整焦距的空氣帽
一般而言，只需提供1psi壓力的壓縮空氣，氣體流入空氣帽(2)的擴散室(1)後，經整流並在噴嘴出口處(3)產生均勻分佈的氣流。
超音波霧化後的液滴，立即與氣流結合。噴幅寬度可以透過調整空氣帽上的調焦機構(4)來完成。噴型為圓錐狀。而圓錐寬度可由調焦機構來控制。噴嘴至工件間距離，最小可極為接近，最大可到二英吋。
 |
噴塗狀況如影片所示
|
豐富的經驗
SONOTEK公司在血管噴塗技術上為全球領導廠商。以27年的專業經驗，為醫療器材產業研發精密的塗佈系統，以此為基礎，SONOTEK也成功的將優秀的血管支架噴塗系統推展到市場上。 |
|
| 規格明細 |
| 重量 |
200g |
| 噴嘴本體材質 |
不銹鋼SUS316、鈦合金6AI-4V、Kalrez® |
| 噴嘴外殼材質 |
Delrin®/ 不銹鋼SUS316 |
| 墊圈材質 |
不銹鋼SUS316 |
| 空氣帽材質 |
不銹鋼SUS316 |
液體入口
(1/8” 或 1/16” Tubing) |
不銹鋼SUS316 |
| 空氣入口 (1/4”) |
不銹鋼SUS316 |
| 工作溫度範圍 |
20 - 150℃ |
| 外形尺寸 |
43.2mm (直徑) x 61mm (高) |
| 流量範圍 |
1~250μl/sec (0.001~ 0.25ml/sec) |
| 空氣壓力 |
0 ~ 2psi |
| 噴幅寬度 |
1.8 ~ 6.35mm |
三種不同頻率的超音波產生器
(可用於控制噴霧粒徑)
|
120kHz (平均粒徑18 microns)
60kHz (平均粒徑31 microns)
48kHz (平均粒徑38 microns)
|
|

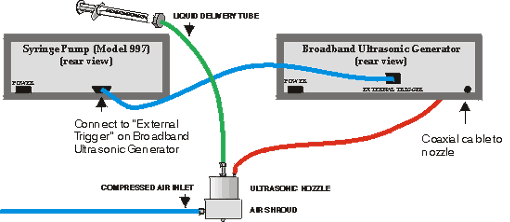

供液系統：
AccuMist™血管支架塗佈系統，通常會選用SONOTEK公司的注射式幫浦(選配項目)來提供高準確性的液體輸送。 |
 |
| 注射式幫浦規格明細 |
| 控制系統 |
微電腦控制、液晶顯示器、鍵盤 |
| 輸入/輸出介面 |
RS232C 及 TTL 控制幫浦及噴嘴 |
| 能力 |
60ml x 2 (雙注射筒型) 或 140ml x 1 (單注射筒型) |
| 尺寸 |
1.7 inch D x 2.4 inch high |
| 注射筒 |
10ml 或 50ml (氣密玻璃、鐵弗龍柱塞) |
| 流量供應範圍 |
0.01 μl/hr - 71 ml/min (50 ml注射筒) |
| 流量穩定度 |
± 1% |
|
MediCoat桌上型血管支架塗佈系統 |
| MediCoat桌上型血管支架塗佈機，整合Accu•Mis™超音波噴嘴、可程式的支架旋轉及移動機構，與易於人工進料/取料的作業平台，對於血管支架的塗佈作業來說，是最理想的設備。 |
|
MicoMist用於血管支架塗佈 |
| MicoMist微霧系統，結合SONOTEK公司特有的微量超音波噴嘴與低壓空氣，產生輕柔、精準的微小霧化粒子束，是最適於支架塗佈的產品。 |
|
|
|
對於許多的工業上及研發的噴霧應用需求，Sono-Tek都能提供您需要的
解決方案。 |
