- 不過量噴霧
- 不阻塞設計
- 不滴漏
- 高穩定度，可24小時七天連續生產作業
- 簡易寬幅調整
|
|
SONOTEK 公司以其經驗及了解浮式玻璃連續生產的獨特需求，研發出Widetrack噴霧系統以滿足產業界的需要。為全年24小時連續生產的作業，提供可靠、少維修的設計。 |

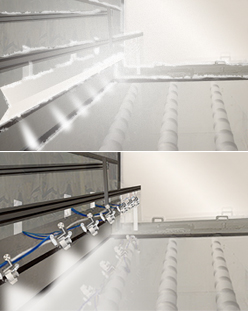

| 右圖為傳統噴霧系統(上圖)Widetrack超音波噴霧系統(下圖)的比較，兩者差異如下，Widetrack超音波噴霧系統減少大量的原料浪費，不僅省下原料成本且可降低環境污染，更改善作業環境及降低員工健康受損的風險。SONOTEK的低流量超音波霧化技術，能夠減少材料成本、維修次數、排氣設備，並有利於達成或維持ISO 14001的規範。 |
 |
|

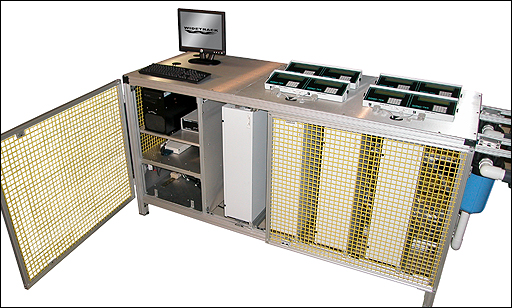

| Widetrack超音波噴霧系統的控制台，具有彈性、易存取及易操作的設計： |
| 滑動式的電子控制模組設計，方便存取 |
控制台不受生產浮式平板玻璃時產生的高溫影響 |
系統功能即時監控系統 |
|
 |
| 每個超音波噴嘴組包含二個空氣噴頭，這二個空氣噴頭以交替脈衝的方式使霧化液體向下行進。以脈衝的時間和力量產出噴型，交互噴布均勻覆蓋工件表面。 |
 |
|
| 規格明細 |
| 塗布系統 |
固定式超音波噴嘴加氣體散佈機構 |
| 結構 |
不銹鋼SUS316、鈦合金、Teflon®, polypropylene, Delrin®, Ryton® (wetted materials) |
| 控制 |
8位元微處理器 |
| 類比線路 |
Up to 8 with 12-bit resolution |
| 顯示器 |
Backlit LCD (4x40) |
| 覆蓋範圍 |
156” (4000mm) 標準系統為8套超音波噴頭組
※ 可依照客戶尺寸訂製 |
| 流量範圍 |
10 - 70 ml/min 或 20 - 99 ml/min (※單一超音波噴頭組) |
| 分布均勻度 |
±10% |
| 噴布重覆範圍 |
±2% |
| 噴霧的開始與關閉，是由感測器偵測到玻璃基板來決定，這項功能可以滿足不同尺寸的產品，當生產線速度改變時，系統能夠調整適當的 流量及噴嘴功率，以得到穩定的生產條件。 |
| 控制台規格 |
| Windows系統工業電腦含15吋液晶螢幕 |
| 可控制1 ~ 8套超音波噴頭組 |
| 四組滑動式的電子控制模組，每組可控制2套噴嘴組合 |
| 冷卻風扇以降低溫度 |
| 液體分配岐管 |
| 繼電器 / 輸入(Input) |
當玻璃到達噴霧區時，但不需噴布時，控制PLC或PC經由On/Off繼電器來暫停噴霧 |
| 繼電器 / 輸入(Output) |
警報輸出繼電器，提供警示器系統異常訊號。脈波輸出繼電器，提供電腦監控螢幕系統異常訊號 |
| 24V光學連結器 (讀取生產線速度) |
| 其他需求 |
| 電源 |
單相110/120 VAC, 50/60 Hz or 220/240 VAC, 50/60 Hz, 750 VA max |
| 壓縮空氣品質 |
乾燥、潔淨、無油的氣源 |
| 壓縮空氣壓力 |
70 - 150 psi |
|
全方位客戶支援
30年來，SONOTEK公司以的專利超音波噴嘴技術，為產業界開發各種高品質設備，每一套Widetrack噴霧系統都依照其應用個別設計，並於廠內實際測試。安裝時，能協助您完成製程設定，並訓練您的操作人員。我們的目的就是希望能夠使您滿意我們的產品所提供的品質、效率及可靠性。安裝完畢後，也能提供您諮詢服務、製程設定或系統操作等後續服務。 |
| |
對於許多的工業上及研發的噴霧應用需求，Sono-Tek都能提供您需要的
解決方案。 |
