超音波噴霧在醫療器材噴塗上的應用
使用醫療器材時，如導管等，都存在可能併發細菌感染、血凝、組織創傷等風險。
為這些醫療器材塗佈潤滑劑、抗菌劑、親水劑、抗凝血劑及anti-encrustive，能夠經由藥劑的慢速釋放或超薄的塗佈來緩和及降低風險。作為血管支架的領導廠商，SONOTEK公司以超過30年的專業經驗，為醫療器材產業研發精密的塗佈系統，現在我們的系統已可以用於各種導線類(guidewire、catheter、glidwire)的塗布上。
|
- 適用於超低流量的連續或間斷式噴塗需求
- 經由產業臨床實驗的高品質超薄塗佈效果
- 塗層均勻一致，不過量噴塗
- 輕柔、低速的噴霧方式，精確的噴塗
- 不過量噴霧(減少浪費)
- 1~100ml/hr的可調整噴量範圍
- 自清式設計不阻塞
- 所有配件都適用在噴布導線時使用的各種溶劑及聚合物
|
 |
SONOTEK擁有室內實驗室，專業工程師及研發人員可依照客戶的製程要求研發及製造適合的設備。
|
操作原理

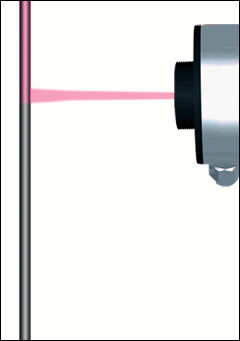

提供1psi壓力的壓縮空氣，氣體流入空氣帽的擴散室後，經整流並在噴嘴出口處產生均勻分佈的氣流。

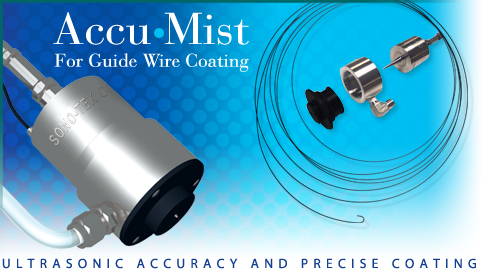

超音波霧化後的液滴，立即與氣流結合。噴幅寬度可以透過調整空氣帽上的調焦機構來完成。噴型為碗狀。而圓錐寬度可由調焦機構來控制。AccuMist系統是結合SONOTEK獨特的微量超音波噴嘴與低壓空氣，產生輕柔、精準的微小霧化粒子束。
 |
供液系統規格
| AccuMist用於導管塗佈作業，通常會選用SONOTEK公司的注射式幫浦(選配項目)或Accu•Flow™幫浦來提供高準確性的液體輸送。 |
SONOTEK注射式幫浦 |
Accu•Flow™ 幫浦 |
控制 |
微電腦控制、液晶顯示器、鍵盤 |
液晶顯示器、具有自我診斷功能的按鍵控制 |
輸入/輸出介面 |
RS232C 及 TTL 控制幫浦及噴嘴 |
全電腦控制、三組輸出、可程式時間控制 |
供給能力 |
60ml x 2 (雙注射筒型) 或
140ml x 1 (單注射筒型)
|
從儲料桶中無限量供給 |
流量供應範圍 |
0.01 μl/hr - 71 ml/min (50 ml注射筒) |
0.001 ml/min - 4.0 ml/min
最小刻度為0.001ml/min，依照實際需要調整流量
|
流量穩定度 |
| ± 1% |
＜ ± 1% |
| 操作需求 |
電源 |
單相100-240 VAC, 50/60HZ , 2.5A |
氣體 |
15-150psi 潔淨無油的壓縮空氣 |
排氣 |
100 CFM |
| 噴嘴規格 |
| 噴嘴本體材質 |
不銹鋼SUS316、鈦合金6AI-4V、Kalrez® |
| 噴嘴外殼材質 |
Delrin® / 不銹鋼SUS316 |
| 墊圈材質 |
不銹鋼SUS316 |
| 空氣帽材質 |
不銹鋼SUS316 |
液體入口
(1/8” 或 1/16” Tubing) |
不銹鋼SUS316 |
| 空氣入口 (1/4”) |
不銹鋼SUS316 |
| 工作溫度範圍 |
20 - 150℃ |
| 空氣壓力 |
0 ~ 2psi |
| 噴幅直徑 |
0.26 ~ 077mm |
|
|
對於許多的工業上及研發的噴霧應用需求，Sono-Tek都能提供您需要的
解決方案。 |
